XH30K全自動真空旋蓋機
設備型號：XH30K
設備特點：
XH30K 全自動真空旋蓋機，是一款以電氣程序控制和氣動驅動實現運轉為主的設備。和傳統機械傳動設備不同的是，采用氣缸作為主要的動力原件，各動作原件通過編程控制器協調動作，應用數目較多的傳感器檢測瓶子、蓋子和設備上的動作部件。
采用氣動和電氣編程控制取代機械傳動裝置帶來的好處是：設備可以很干凈，避免潤滑油脂對生產環境和產品的影響，很重要的是，可以對產品必須達到的指標參數進行監控和靈活調整，如真空度、擰蓋力矩等。
基(ji)于該(gai)設(she)備(bei)(bei)的(de)特點，設(she)備(bei)(bei)的(de)管理人員只要掌握機器的(de)工(gong)作程(cheng)序流程(cheng)、每個傳感器信(xin)號(hao)在機器程(cheng)序中的(de)作用(yong)，就可(ke)以輕(qing)松實現對設(she)備(bei)(bei)的(de)維護(hu)調整(zheng)和故障排(pai)除。
機器工作原理簡介：
XH30K 全自(zi)動真空(kong)旋(xuan)蓋機包括：進出(chu)(chu)罐輸送、進罐器、出(chu)(chu)罐器、真空(kong)室、托爪(zhua)、配蓋器、旋(xuan)蓋頭等主要部件。
完成灌(guan)裝(zhuang)工序沒有(you)加蓋子的(de)瓶(ping)子從機器(qi)的(de)進出罐(guan)(guan)輸送左側進入(ru)，在(zai)(zai)輸送器(qi)的(de)兩側擋(dang)板(ban)上裝(zhuang)有(you)氣(qi)動的(de)擋(dang)罐(guan)(guan)裝(zhuang)置(zhi)，擋(dang)罐(guan)(guan)器(qi)的(de)作用是確保每次只有(you)一個瓶(ping)子進入(ru)推(tui)送位置(zhi)，并且在(zai)(zai)在(zai)(zai)抽(chou)真(zhen)空旋蓋過程中其它瓶(ping)子不會誤入(ru)。
進罐(guan)器由執行(xing)氣(qi)缸、傳(chuan)感器和推環組成(cheng)。
瓶(ping)子(zi)進入(ru)推送(song)位置后會(hui)(hui)被(bei)傳感器(qi)檢測(ce)到，當(dang)前一(yi)(yi)罐工作(zuo)完成并且出罐器(qi)已經(jing)復(fu)位時(shi)，進罐器(qi)的(de)(de)推環(huan)(huan)會(hui)(hui)把瓶(ping)子(zi)推送(song)到托盤(pan)(pan)中心。因此瓶(ping)身檢測(ce)信(xin)號是(shi)一(yi)(yi)個(ge)瓶(ping)子(zi)工作(zuo)周期(qi)開(kai)始的(de)(de)觸發指令(ling)信(xin)號。推環(huan)(huan)是(shi)根據瓶(ping)子(zi)定(ding)(ding)(ding)位高度(du)的(de)(de)尺寸定(ding)(ding)(ding)制的(de)(de)，是(shi)瓶(ping)型件(jian)。對應的(de)(de)托盤(pan)(pan)上(shang)(shang)(shang)的(de)(de)瓶(ping)身定(ding)(ding)(ding)位環(huan)(huan)也(ye)是(shi)瓶(ping)型件(jian)。進瓶(ping)器(qi)進瓶(ping)的(de)(de)同(tong)時(shi)，配蓋(gai)器(qi)會(hui)(hui)向(xiang)機頭(tou)下方(fang)的(de)(de)旋蓋(gai)盤(pan)(pan)位置推送(song)一(yi)(yi)個(ge)蓋(gai)子(zi)瓶(ping)子(zi)進入(ru)托盤(pan)(pan)中心后，推環(huan)(huan)會(hui)(hui)快速(su)退回(hui)到初始位置，執行氣缸上(shang)(shang)(shang)的(de)(de)位置傳感器(qi)能(neng)檢測(ce)到推環(huan)(huan)復(fu)位的(de)(de)型號后，真(zhen)(zhen)(zhen)(zhen)空(kong)(kong)室上(shang)(shang)(shang)升。圓筒狀玻璃真(zhen)(zhen)(zhen)(zhen)空(kong)(kong)室的(de)(de)上(shang)(shang)(shang)端面頂住機頭(tou)位置的(de)(de)硅(gui)膠密封(feng)墊圈。在真(zhen)(zhen)(zhen)(zhen)空(kong)(kong)室上(shang)(shang)(shang)升的(de)(de)過程中，位于(yu)真(zhen)(zhen)(zhen)(zhen)空(kong)(kong)室驅動(dong)氣缸上(shang)(shang)(shang)的(de)(de)傳感器(qi)能(neng)檢測(ce)到真(zhen)(zhen)(zhen)(zhen)空(kong)(kong)室已經(jing)接(jie)近密封(feng)墊圈，機頭(tou)上(shang)(shang)(shang)的(de)(de)真(zhen)(zhen)(zhen)(zhen)空(kong)(kong)切換閥會(hui)(hui)及(ji)時(shi)打開(kai)。
蓋子吸在旋蓋盤下，瓶子位于托盤中心，都處于密閉的真空室內部。真空閥切換后真空室和真空泵管道聯通，與真空室聯通的還有真空壓力傳感器，會實時地向機器程序控制器反饋真空室內真空度壓力數值。
當真空傳感器(qi)檢測(ce)得的(de)(de)(de)數值達到(dao)設(she)定(ding)數值時(shi)，托(tuo)(tuo)盤(pan)把(ba)(ba)瓶子(zi)向上托(tuo)(tuo)起，同時(shi)旋(xuan)(xuan)蓋(gai)(gai)機(ji)(ji)頭(tou)開(kai)始旋(xuan)(xuan)轉(zhuan)。當瓶口與瓶蓋(gai)(gai)接(jie)觸時(shi)，托(tuo)(tuo)盤(pan)底板開(kai)始受到(dao)到(dao)向下壓力，托(tuo)(tuo)盤(pan)上的(de)(de)(de)托(tuo)(tuo)爪機(ji)(ji)構(gou)會(hui)(hui)把(ba)(ba)瓶身夾(jia)緊，同時(shi)蓋(gai)(gai)子(zi)頂面和(he)硅膠(jiao)旋(xuan)(xuan)蓋(gai)(gai)盤(pan)面之間也(ye)受到(dao)相等的(de)(de)(de)壓力，旋(xuan)(xuan)蓋(gai)(gai)盤(pan)通過摩(mo)擦向蓋(gai)(gai)子(zi)傳遞(di)扭(niu)蓋(gai)(gai)力矩(ju)，使蓋(gai)(gai)子(zi)的(de)(de)(de)鉤(gou)爪沿(yan)瓶口螺紋旋(xuan)(xuan)入，旋(xuan)(xuan)蓋(gai)(gai)阻力增(zeng)大時(shi)，旋(xuan)(xuan)蓋(gai)(gai)盤(pan)會(hui)(hui)停(ting)止轉(zhuan)動(dong)。本(ben)機(ji)(ji)型采用定(ding)扭(niu)力控制旋(xuan)(xuan)蓋(gai)(gai)的(de)(de)(de)，扭(niu)力通過位于機(ji)(ji)身側面的(de)(de)(de)氣壓旋(xuan)(xuan)鈕調節(jie)。
旋蓋動(dong)作是采用延(yan)時方法控制(zhi)，旋蓋動(dong)作完成后，真(zhen)(zhen)(zhen)空(kong)切換閥復位(wei)，真(zhen)(zhen)(zhen)空(kong)室和大(da)氣(qi)聯(lian)通，恢復常壓狀態，真(zhen)(zhen)(zhen)空(kong)室和托(tuo)盤(pan)同(tong)時下(xia)降，當連接(jie)真(zhen)(zhen)(zhen)空(kong)室和托(tuo)盤(pan)的兩個傳感器同(tong)時檢(jian)測到真(zhen)(zhen)(zhen)空(kong)罩和托(tuo)盤(pan)復位(wei)后，出(chu)瓶(ping)器動(dong)作，把瓶(ping)子從托(tuo)盤(pan)位(wei)置(zhi)推送(song)(song)到輸(shu)送(song)(song)器的右側(ce)，輸(shu)送(song)(song)鏈板會把完成抽真(zhen)(zhen)(zhen)空(kong)封口的瓶(ping)子送(song)(song)出(chu)機器。
很后(hou)出罐器上的傳(chuan)感器檢(jian)測到(dao)出罐器復位，一(yi)個(ge)瓶子抽真空旋(xuan)蓋的工作(zuo)周期完成。
技術參數：
電 源：單相交流220V壓縮空氣：0.11 立方每分鐘以上，0.7 兆帕（7 公斤每平方厘米）
真 空 泵：推薦型號2X-8A 或XD040，抽速8~10 升每秒，極限真空度-96KPa。
適用蓋型范圍：按QB/T 1499-2000 標準蓋型范圍，
蓋外徑范圍：33.5~85 毫米.
蓋 厚 度：8.6-16 毫米。
適用瓶子范圍：圓形瓶身直徑40~85mm，
瓶 高：60~168 毫米
進罐機臺高度：進罐平面高度很低830 毫米。
機器外形尺寸：850x1000x1165 毫米

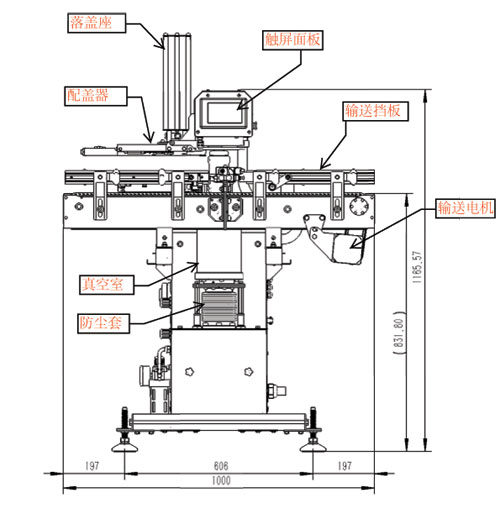

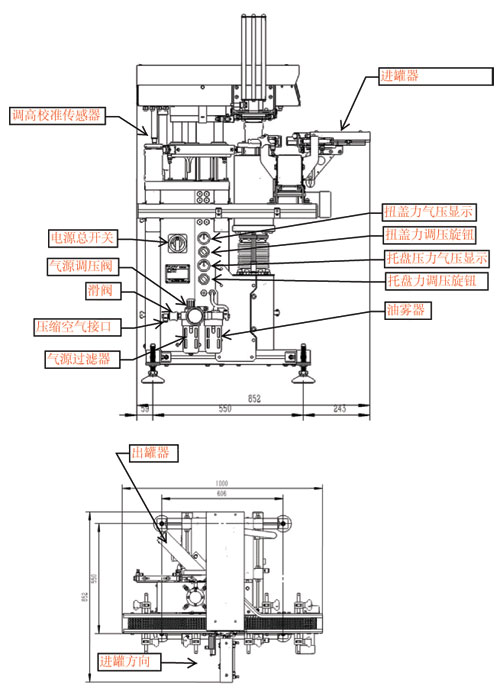

機器各部位說明：
